Aprašymas

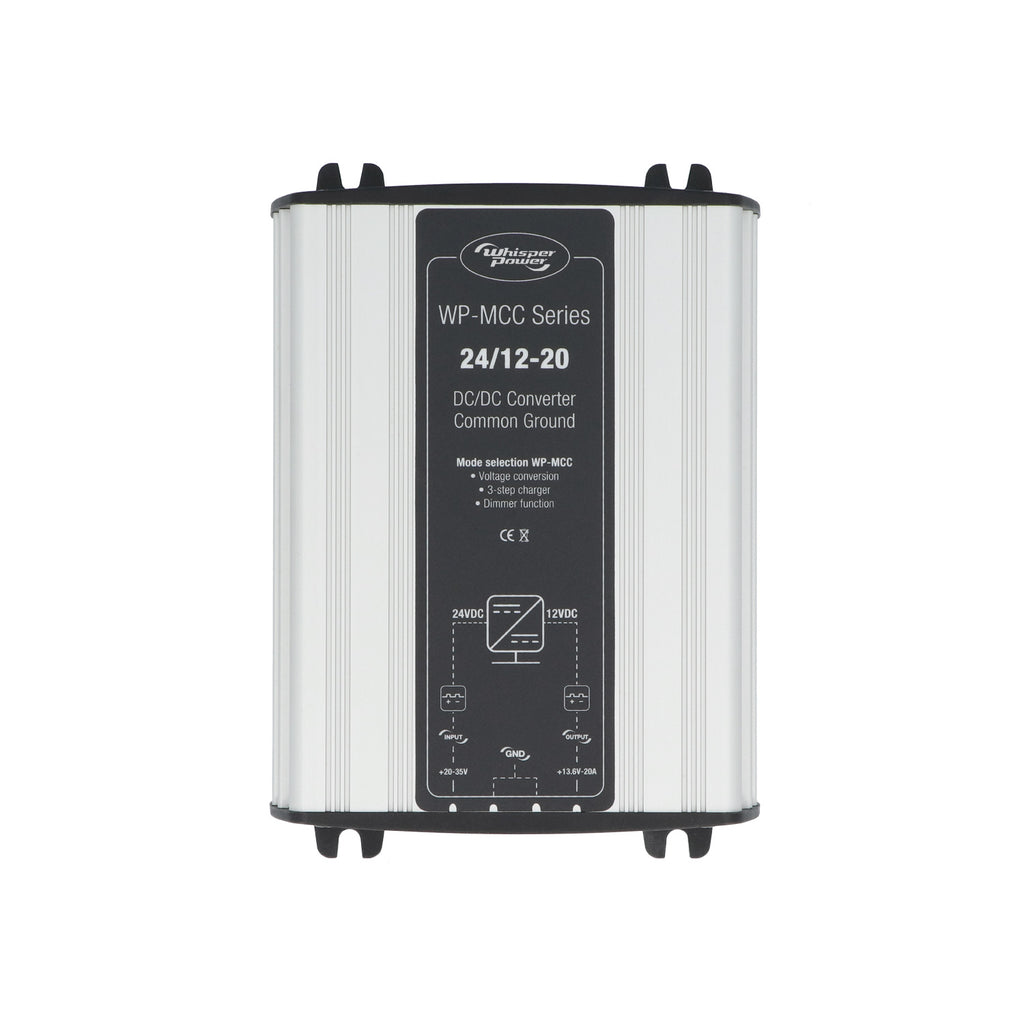

Daugiafunkcis DC/DC akumuliatorius–akumuliatorius (B2B) įkroviklis MCC 24-12 V 20 A su srovės ribojimu ir bendru įžeminimu. Trijų pakopų įkrovimas yra greitas, efektyvus ir saugus bei prailgina akumuliatoriaus tarnavimo laiką. Žeminantis keitiklis iš 24 V akumuliatoriaus tiekia įrenginiams stabilizuotą 12 V maitinimą. Tinka lygiagrečiam jungimui.
Techniniai duomenys
| Gamintojas | WhisperPower |
| Prekės kodas | 60110015 |
| Matmenys ir svoris | |
| Ilgis × plotis × aukštis, mm | 50 x 126 x 88 |
| Svoris, kg | 0,955 |
| Keitiklio tipas | įtampos mažinimas ir stabilizavimas, 3 pakopų 12 V akumuliatorių įkroviklis, šviesos pritemdymo funkcija |
| Įvadas | |
| Vardinė įėjimo įtampa | 24 V DC |
| Įėjimo diapazonas (duomenys garantuojami) | 24…32 V DC |
| Įėjimo diapazonas (be pažeidimų) | 0…35 V DC |
| Išėjimas | |
| Vardinė išėjimo įtampa | 13,6 V DC |
| Reguliuojama įtampa | 12…15 V DC |
| Išėjimo tikslumas | 2% |
| Išėjimo įtampos pulsacija (pikas) | 1% |
| Maks. išėjimo galia | 300 W |
| Nuolatinė išėjimo galia | 270 W |
| Maks. išėjimo srovė | 20 A |
| Nuolatinė išėjimo srovė esant 40 °C | iki 20 A |
| Bendra | |
| Naudingumo koeficientas | >90% |
| Srovės sąnaudos be apkrovos | <30 mA |
| Aplinkos oro darbinė temperatūra | -10 °C…+40 °C |
| Laikymo temperatūra | -25°…+85 °C |
| Santykinė drėgmė veikiant | iki 95 %, be kondensacijos |
| Galvaninė izoliacija | Taip, 500 V AC |
| Aušinimas | Mechaninis |
| Apsaugos | |
| Srovės / trumpojo jungimo apsauga | Ribota vardine srove |
| Perkaitimas, išsijungimas | Galia ribojama temperatūros |
| Mechaniniai duomenys | |
| Faston gnybtai / maks. laido skerspjūvis | 6 mm² |
| Tvirtinimo angos | Ø 4 mm, tarpas tarp angų 91 × 177 |
| IP apsaugos klasė | IP20 |
| Korpusas | korpusas 8 |
| Korpuso medžiaga | Alu / ABS |
| Korpuso spalva | RAL 9006 aliuminis RAL 9011 grafito juoda |
| Atitinka standartus | EN61000-6-3 (EN55022), EN61000-6-2 (EN61000-2/3/4, EN61000-4-3), LVD 2006/95/EC (EN60335-1), Automotive EMC 2004/104/EC, RoHS 2011/65/EU |
Dokumentai: Duomenų lapas (EN) · Naudojimo instrukcija (EN)
