Aprašymas

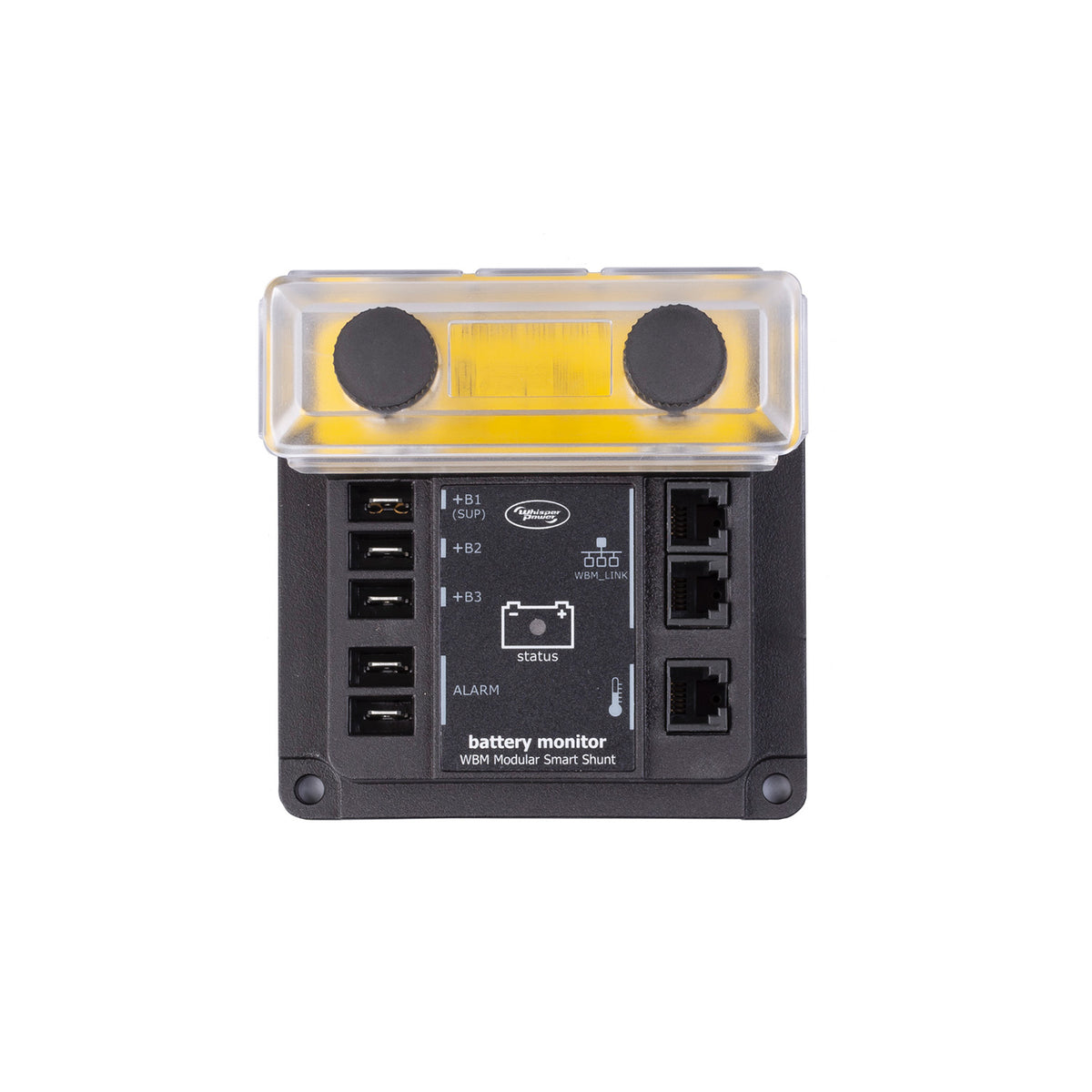

Nebrangi ir lengvai prijungiama akumuliatorių stebėjimo sistema su Smart Shunt:
- 52 mm apvalus akumuliatoriaus monitorius su likusio laiko rodmeniu
- šuntas montuojamas šalia akumuliatoriaus
- 10 m jungiamojo kabelio nuo šunto iki indikatoriaus
- idealiai dera su DC Modular serijos didelės srovės šynomis ir saugiklių laikikliais
- daug papildomų funkcijų akumuliatorių sistemai stebėti ir išoriniams įrenginiams valdyti
- tinka tiek švino, tiek ličio (LiFePO4) akumuliatoriams
Techniniai duomenys
| Gamintojas | WhisperPower |
| Prekės kodas | 40290313 |
| Matmenys ir svoris | |
| Šunto matmenys: pagrindas | 100 x 100 mm |
| Šunto matmenys: pagrindo aukštis | 24,0 mm |
| Šunto matmenys: bendras aukštis | 64,5 mm |
| Šunto svoris | 290 g |
| Ekrano matmenys: priekinis skydelis | Ø 64,0 mm |
| Ekrano matmenys: korpuso skersmuo | Ø 51,5 mm |
| Ekrano matmenys: bendras gylis | 36,0 mm |
| Ekrano svoris | 70 g |
| Pagrindiniai duomenys | |
| Parametras | išmanusis šuntas |
| Maitinimo įtampos intervalas | 7…70 V DC |
| Srovės suvartojimas (12 V / 24 V / 48 V) | 10mA / 6mA / 5mA |
| Įėjimo įtampos intervalas, pagrindinis akumuliatorius (+B1) | 7…70 V DC |
| Įėjimo įtampos intervalas, 2 ir 3 akumuliatorius (+B2, +B3) | 1…70 V DC |
| Įėjimo srovės intervalas | -600…+600 A2) |
| Akumuliatoriaus talpos intervalas | 10…10000 Ah |
| Darbinės temperatūros diapazonas | -20…+50 °C |
| Laikymo temperatūros intervalas | -30…+70 °C |
| Rodmens tikslumas: įtampa (0…70 V) | ± 0,01V |
| Rodmens tikslumas: srovė (0…10 A) | ± 0,01A |
| Rodmens tikslumas: srovė (10…100 A) | ± 0,1A |
| Rodmens tikslumas: srovė (100…600 A) | ± 1A |
| Rodmens tikslumas: įkrovos lygis (0…100%) | ± 1% |
| Rodmens tikslumas: likęs laikas (0…24 h) | ± 1 min |
| Rodmens tikslumas: amperų valandos (0…10 000 Ah) | ± 0,01 Ah…10 Ah (kintamas) |
| Rodmens tikslumas: galia (0…42 kW) | ± 0,01 W…1 kW (kintamas) |
| Rodmens tikslumas: temperatūra (–20…+50 °C) | ± 0,5 °C |
| Įtampos matavimo tikslumas | ± 0,3% |
| Srovės matavimo tikslumas | ± 0,4% |
| Apsaugos | |
| Apsaugos klasė | IP20 (šuntas sumontuotas vertikaliai), IP65 (tik CDU priekinis skydelis) |
| Standartai | CE sertifikuota (EMC direktyva 2014/30/ES), įskaitant EN50498 transporto priemonių EMC |
Dokumentai: Duomenų lapas (EN) · Naudojimo instrukcija (EN) · Montavimo instrukcija (EN)
Reikia pagalbos renkantis tinkamą sprendimą ar montuojant? Parašykite mums – mielai padėsime.
