Aprašymas

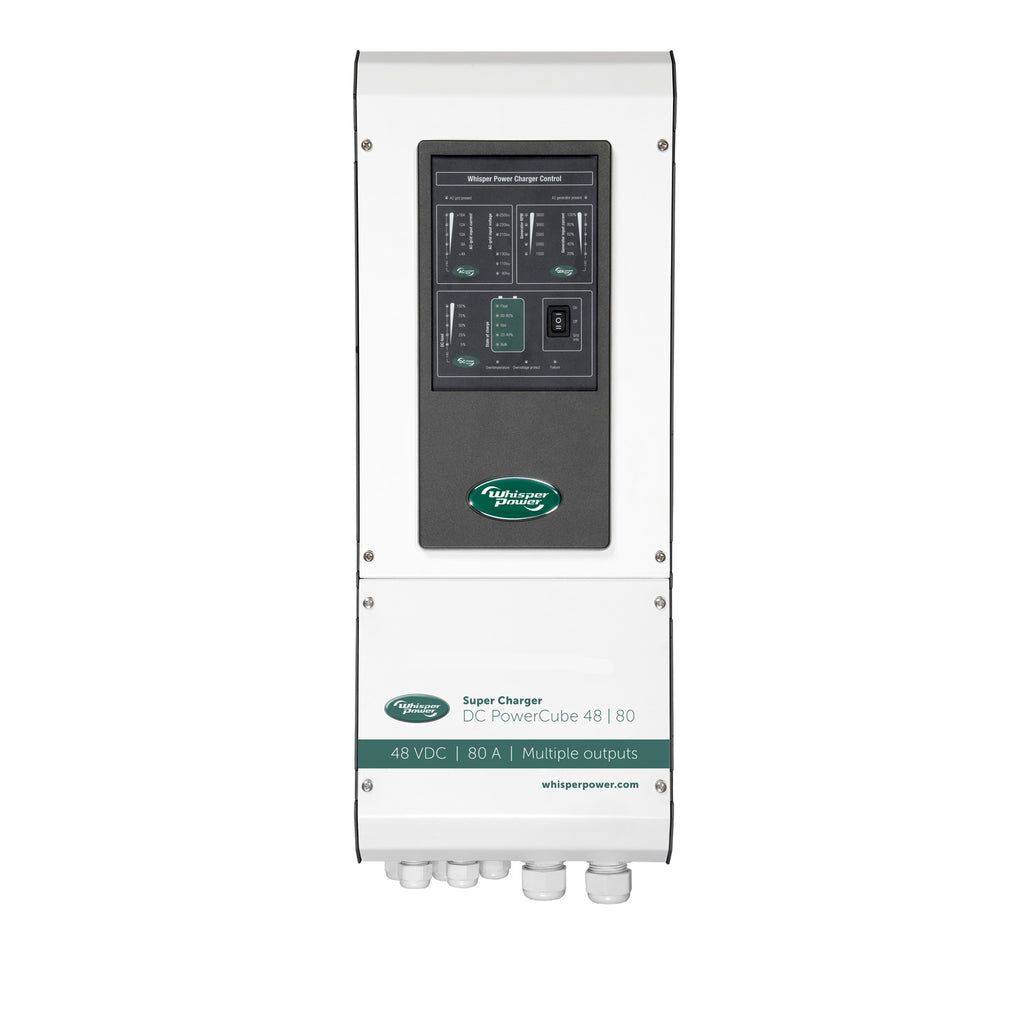

DC PowerCube 48 V, iki 4,3 kW galios, greitai įkrauna akumuliatorius ir jų blokus bei tuo pat metu maitina visus DC ir AC vartotojus jūrinėse, mobiliosiose ir autonominėse sistemose. Dėl labai tolygios ir be pulsacijų išėjimo įtampos jį galima naudoti ir kaip maitinimo bloką be akumuliatorių.
Techniniai duomenys
| Gamintojas | WhisperPower |
| Prekės kodas | 60202003 |
| Matmenys ir svoris | |
| Svoris kg | 26 |
| Ilgis × plotis × aukštis, mm | 268 x 316 x 575 |
| Bendrieji sistemos duomenys | |
| Akumuliatoriaus vardinė įtampa | 48 V DC |
| Išėjimo srovė | 0–100 A (su apsauga nuo trumpojo jungimo) |
| Išėjimo įtampa | 43,0 / 57,0 V DC |
| Rekomenduojama akumuliatoriaus talpa: | 200…1000 Ah |
| Įkrovimo charakteristika | 3+ pakopų įkrovimo charakteristika |
| Papildomas įkroviklis | 12 V – 20 A (3+ pakopų įkrovimo charakteristika), su apsauga nuo trumpojo jungimo |
| Įėjimo duomenys | |
| Tinklo įėjimo įtampos intervalas | 90–264 V AC (45–65 Hz), (3 laidų jungtis) |
| Tinklo įėjimo srovė | reguliuojama, 2–16 A |
| PM generatoriaus įėjimo intervalas | 80–300 V AC (30–500 Hz), (3 laidų jungtis) |
| PM įėjimo srovė | reguliuojama, 2–14,5 A |
| Galios koeficientas (cos φ) | > 0,85 |
| Galios koeficiento korekcija (PFC) | EN 61000-3-2 |
| Temperatūros kompensacija | -60 mV / °C |
| Palaikomi akumuliatorių tipai | atviri ir sandarūs švino akumuliatoriai: GEL / traukos / AGM / spiraliniai ir ličio jonų |
| Akumuliatoriaus nuotėkio srovė | <5 mA vienam akumuliatoriui |
| Įkrovimo įtampos | Pagrindinis įkrovimas, absorbcija, palaikomasis įkrovimas |
| Įkrovimo įtampa AGM / GEL esant 25 °C | 57,60 V DC, 57,00 V DC, 54,40 V DC |
| Įkrovimo įtampa traukos akumuliatoriui esant 25 °C | 58,40 V DC, 57,80 V DC, 53,00 V DC |
| Įkrovimo įtampa atviram švino akumuliatoriui esant 25 °C | 57,00 V DC, 57,00 V DC, 53,00 V DC |
| Įkrovimo įtampa ličio jonų esant 25 °C | 57,60 V DC, 54,40 V DC, 53,00 V DC |
| Perėjimo iš absorbcijos į palaikomąjį įkrovimą srovė | 6% nuo Imax |
| PowerCube būsena įjungta/išjungta | Skaitmeninis išėjimas (relė, perjungiamasis kontaktas) |
| Gedimas | Skaitmeninis išėjimas (relė, perjungiamasis kontaktas) |
| AC tinklas išjungtas | skaitmeninis įėjimas (be potencialo, uždarytas = draudžiama) |
| PM įėjimas išjungtas | skaitmeninis įėjimas (be potencialo, uždarytas = draudžiama) |
| Atitiktis | direktyva EMC 2004/108/EC : EN 61000-6-1, EN 61000-6-3, EN 55014, EN 55022,EN 61000-3-2, 62040-2 žemos įtampos direktyva 2006/95/EC: EN 62040-1-1, EN 50091-2, EN 60950-1 |
| Apsaugos | |
| PM įėjimo izoliacijos apsauga | Taip (atviro kolektoriaus išėjimas 30 V DC, 100 mA) |
| Apsauga nuo perkaitimo | Taip, galios mažinimas virš 40 °C, išsijungimas esant aukštai temperatūrai (automatinis paleidimas atvėsus) |
| Apsauga nuo viršįtampio (reikia rankinio paleidimo iš naujo) | 68 V DC ±0,5 V DC |
| IP apsaugos klasė | IP21 |
| Mechaniniai duomenys | |

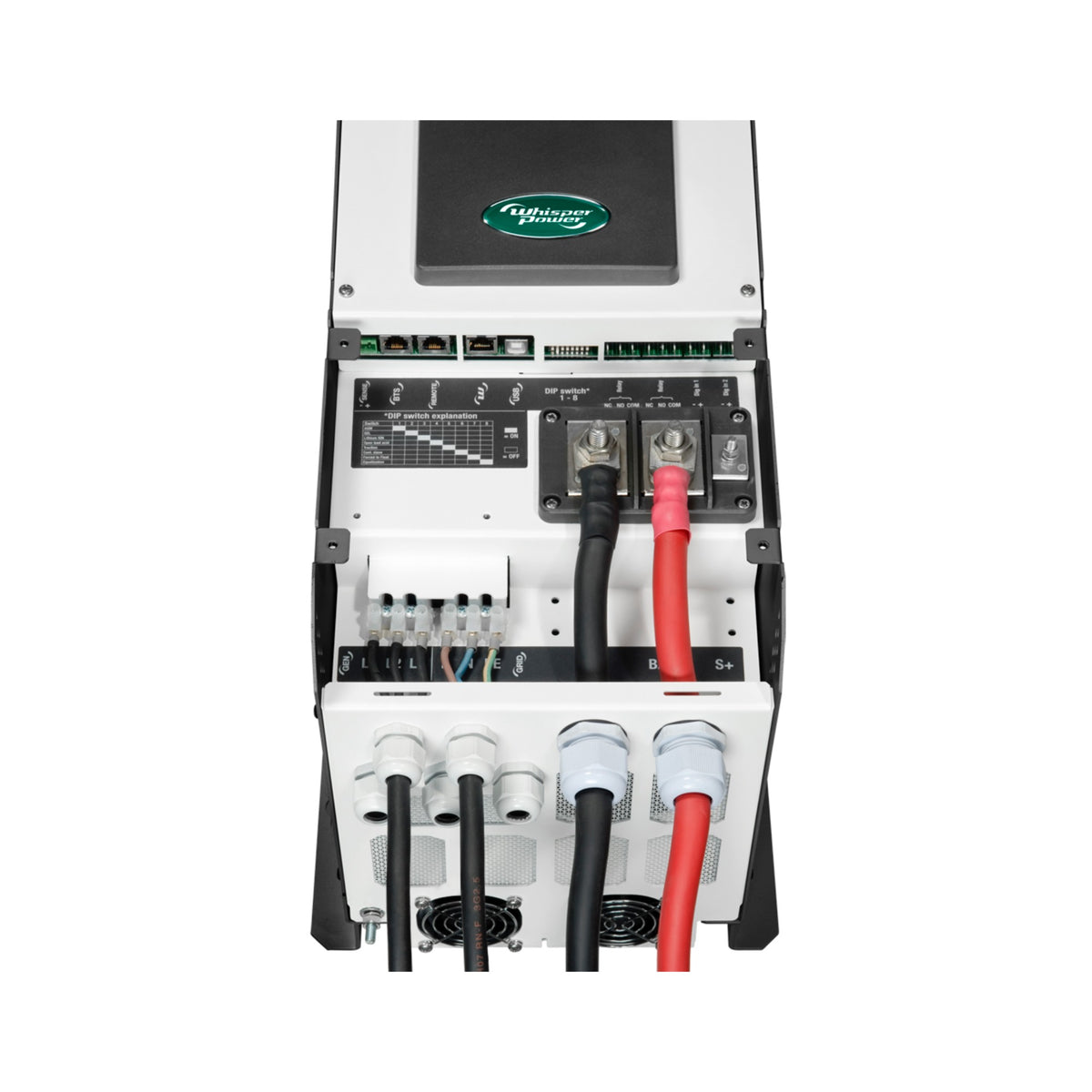

| Pagrindinio akumuliatoriaus jungtis | 2 x M10 varžtai |
| Papildomo akumuliatoriaus jungtis | 1 x M5 varžtas |
| Įžeminimo gnybtas | 1 x M6 varžtas |
| AC tinklo įėjimas | 3 x M3 varžtinių gnybtų juosta |
| PM įėjimas | 3 x M3 varžtinių gnybtų juosta |
| Nuotolinio valdymo pultas | RJ12 |
| Akumuliatoriaus temperatūros jutiklis | RJ12 |
| Whisper Connect CAN magistralė | RJ45 |
| Įtampos matavimas | Phoenix MSTB 2.5 / 2-ST-5.08 |
| Skaitmeniniai išėjimai | 6 x plokštieji kontaktai (6,3 x 0,8) |
| Skaitmeniniai įėjimai | 4 x plokštieji kontaktai (6,3 x 0,8) |
| Darbinės temperatūros diapazonas | -20–55 °C (galios mažinimas virš 40 °C) |
| Santykinė drėgmė veikiant | iki 95% nekondensuojanti |
| Ventiliacija | kombinuotas aušinimas (natūralus ir kintamo greičio priverstinis) |
| Triukšmo lygis | <52 dB |
| Garantija | 2 metai |

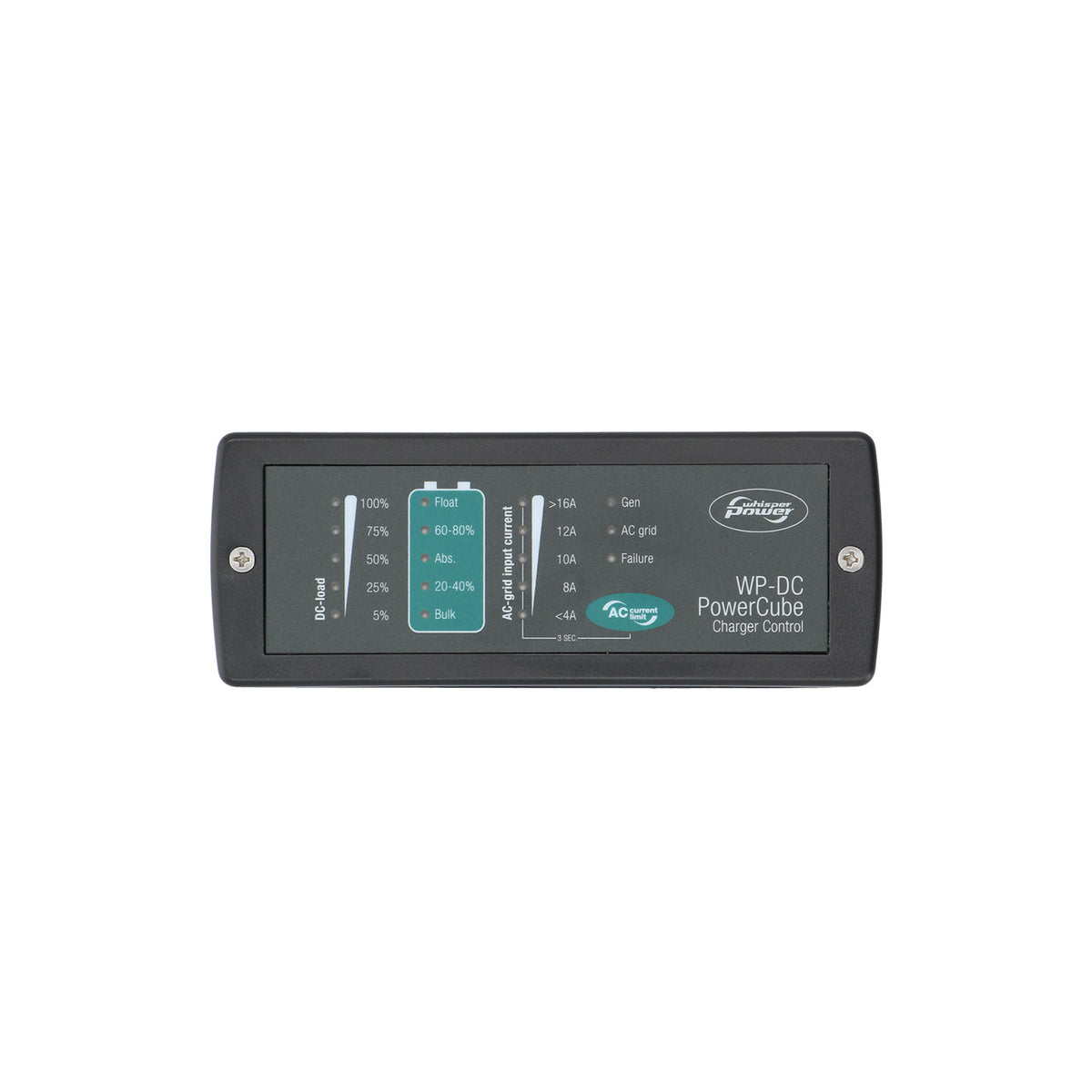

| Priedai | akumuliatoriaus temperatūros jutiklis ir nuotolinio valdymo skydelis |
Dokumentai: Duomenų lapas (EN)
