Aprašymas

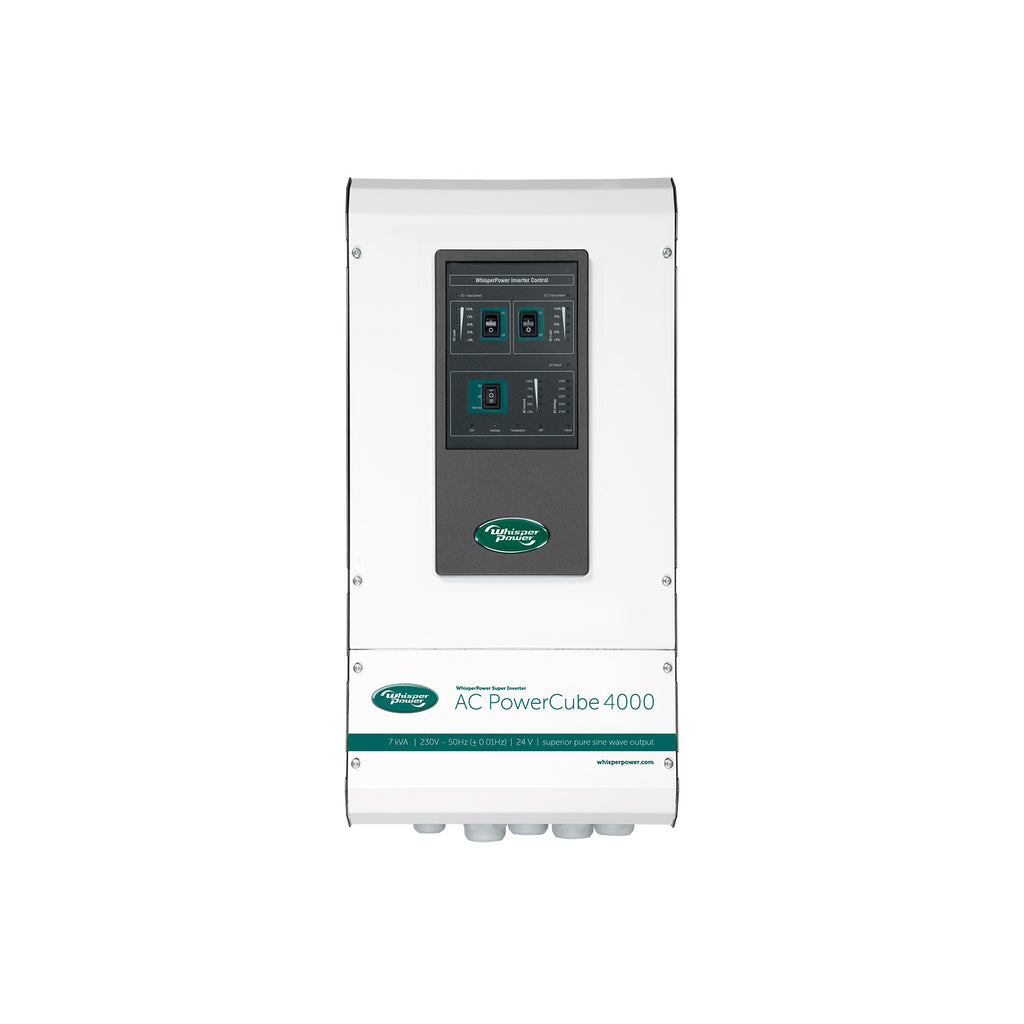

AC PowerCube 24 V – 4000 VA sinusinis inverteris pagamintas pagal bekompromisius pramonės standartus ir iš 24 V akumuliatorių bloko tiekia 230 V AC maitinimą. Galingas 4 kVA vienfazis 230 V išėjimas, dažnis nustatomas 50 arba 60 Hz.
Įrenginys paverčia žemą akumuliatoriaus įtampą aukšta nuolatine įtampa, o šią – vienfaze sinusine „tinklo įtampa“.
Techniniai duomenys
| Gamintojas | WhisperPower |
| Prekės kodas | 60203003 |
| Bendra | |
| Vardinė išėjimo įtampa | 230 V (±5%), fazė, neutralė, įžeminimas |
| Vardinis išėjimo dažnis (nustatomas 60 Hz) | 50 Hz (± 0,01 Hz) |
| Ilgis × plotis × aukštis, mm | 334 x 193 x 575 |
| Svoris kg | 13 |
| Akumuliatoriaus vardinė įtampa | 24 V DC |
| Vardinė galia P30 (cos φ = 1) (30 min esant 40 °C) | 4000 W |
| Didžiausia galia (20 s) | 7000 W |
| Nuolatinė galia (cos φ = 1) (40 °C) | 3000 W |

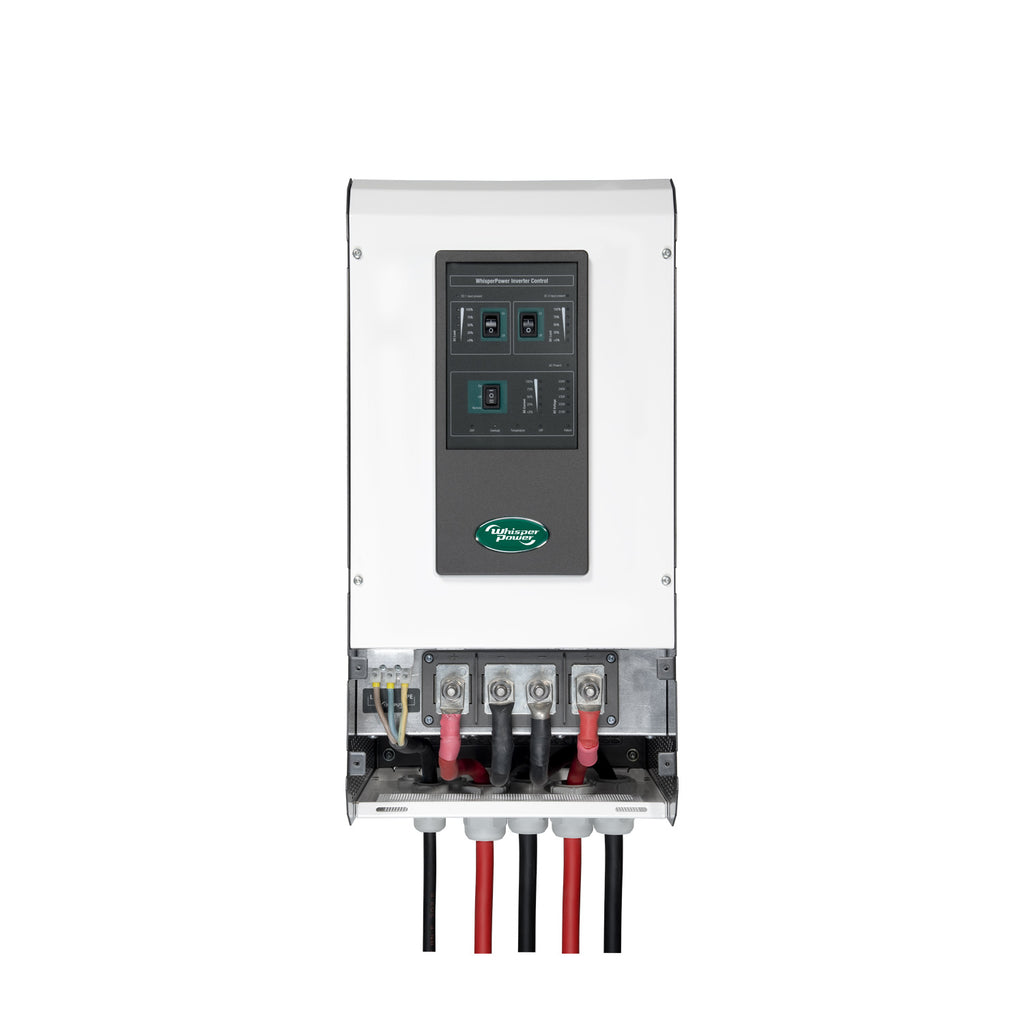

| AC jungtis (išėjimas) | vidinis gnybtų blokas, varžtinis gnybtas (4–6 mm²) |
| DC jungtis | 2 × M10 |
| Min. akumuliatorių bloko talpa | 260 Ah |
| Naudingumo koeficientas | > 85% |
| Didžiausias naudingumo koeficientas | > 92% |
| Triukšmo lygis (1 m atstumu) | < 48 dBA |

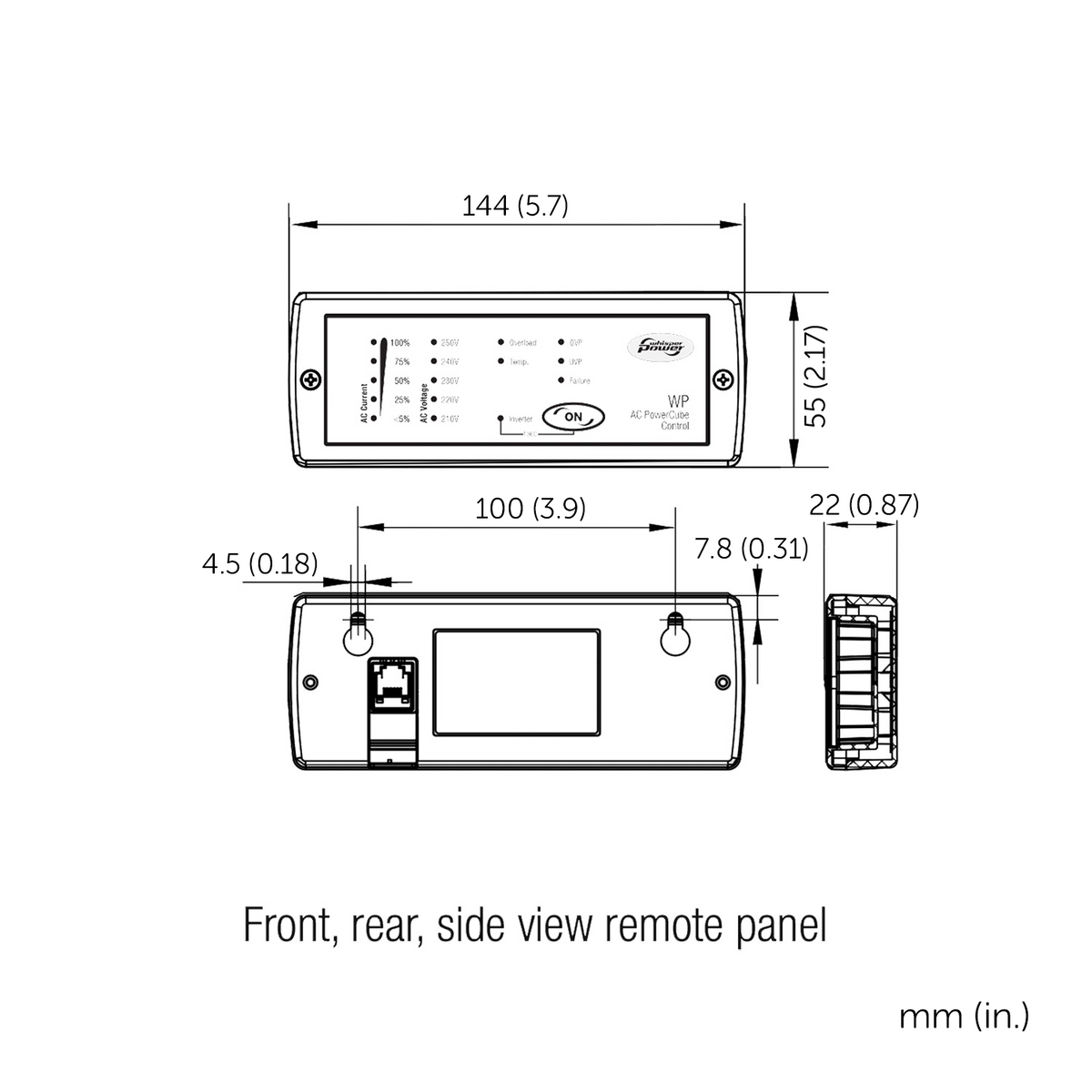

| Naudojimas | maitinimo jungiklis (įjungta / išjungta / nuotolinis valdymas), DC įėjimai (įjungta / išjungta), nuotolinio skydelio jungiklis (įjungta / išjungta) |
| Indikatorinės lemputės | AC yra, DC 1 yra, DC 1 apkrova, DC 2 yra, DC 2 apkrova, AC srovė, AC įtampa |
| Sauga | trumpasis jungimas, perkrova, perkaitimas, per žema / per aukšta akumuliatoriaus įtampa |
| Technologija | šešių pakopų daugiafazė flyback, impulsinio režimo technologija |
| Išsijungimas esant žemai akumuliatoriaus įtampai | 20 V (±0,5 V) |
| Įsijungimas po žemos akumuliatoriaus įtampos | 22 V (±0,5 V) |
| Išsijungimas esant aukštai akumuliatoriaus įtampai | 32 V (±0,5 V) |
| Įsijungimas po aukštos akumuliatoriaus įtampos | 30 V (±0,5 V) |
| Maks. pulsacija DC pusėje (akumuliatorius) | 5% RMS |
| Įėjimo srovė (esant vardinei apkrovai) | 200 A |
| Srovės sąnaudos be apkrovos | <300 mA, 6 W |
| Bendrasis harmoninis iškraipymas (THD) | < 5% (normalus) |
| Leidžiamas galios koeficientas | 0 <cos phi <1 |
| Sąlygos | |
| Aplinkos oro darbinė temperatūra | -20 °C…40 °C |
| Laikymo temperatūra | -25 °C…80 °C (galia mažinama virš 40 °C) |
| Santykinė drėgmė | Maks. 95%, nekondensuojanti |
| IP apsaugos klasė | IP23 |
| Aušinimas | Natūrali / priverstinė |
| Atitiktis | |
| ES direktyva | EMC direktyva 2004/108 / EC, EMC 2004/104 / EC (automobiliams), žemos įtampos direktyva 2006/95 / EC |
| Standartai | EN 55022 (emisija), EN 61000-3-2 (harmoniniai iškraipymai), EN 61000-4-11, EN 61000-3-3 (įtampos svyravimai), EN 61000-6-2 A (atsparumas trikdžiams), EN 60950-1 (sauga), 68-2-6 (vibracija), EN 60945 (navigacija ir radijo ryšys), UL 458 |
Dokumentai: Duomenų lapas (EN)
